Изготовление шпал по методу «Карусель». Этот метод даёт возможность 24 часа изготавливать шпалы в круговом порядке.

Изготовление шпал осуществляется с помощью форм, на каждой форме есть четыре отсека. На каждой форме есть пластина, где написаны тип шпала, номер формы, дата изготовления, место изготовления формы и данные по заказчику. Это дает возможность на долгосрочное отслеживание использования шпал.

В каждой форме имеются вспомогательные элементы такие как, пластины для растяжки, болты , гайки, стержень, с помощью которых проводится напряжение шпал. Каждая шпала находится под разным напряжением в зависимости от проекта и от несущей осевой нагрузки на железной дороге.

После окончания предварительного напряжения, с помощью связной системы на контрольной панели оператор подаёт сигнал о готовности залить бетон в форму , в 3-4 этапа бетон заливается в формы и в течении 1-1,5 минут проводится 2 этапная вибрация.

После окончание заливки бетона шпалы привозят в паровой отсек у которого двери автоматически открываются и закрываются. Температура в паровом отсеке автоматически записывается посредством цифровых систем. Кроме этого, внутренняя температура бетона определяется автоматически. Вместе со шпалами в отсек ставятся и 150мм кубичные образцы, в то время когда они достигают лимит прочности минимум в 45 Н/мм2, вспомогательные элементы передают напряжение бетонным шпалам. С помощью автоматической системы шпалы отделяются, от форм и ставятся в промежуточны конвейер, откуда отправляются в склад. Все оборудования которые используются можно сделать как полуавтоматическими, так и полностью автоматическими.

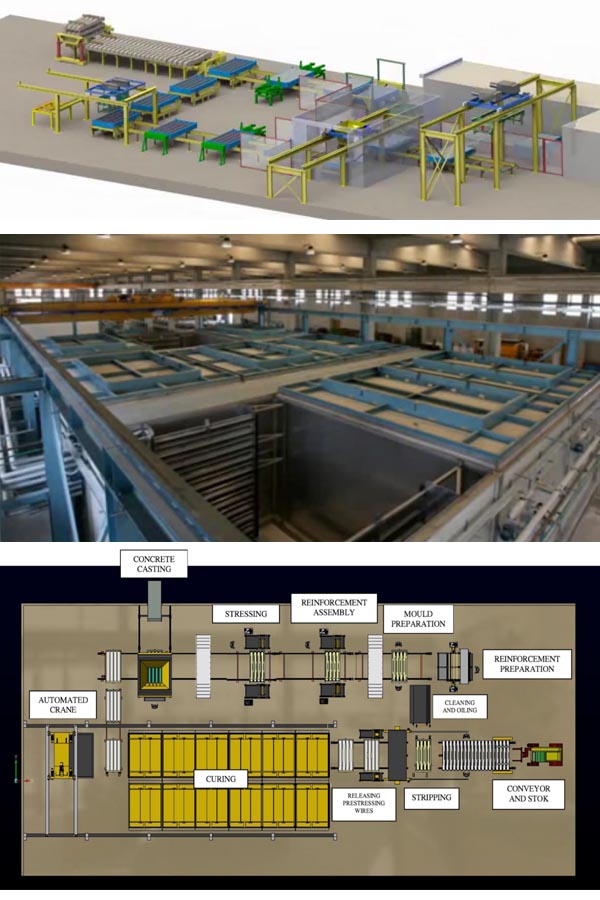

Оборудования и формы, используемые в изготовлении шпал по методу «Карусель»

- Производственные формы
- Оборудование для подготовки арматуры
- Оборудование для предварительного напряжения
- Оборудование для напряжения
- Оборудование по заливке бетона
- Автоматический кран
- Пропарочная камера
- Паровой генератор и трубы для обвязки
- Оборудование для выпуска проволоки предварительного напряжения
- Стриппинг
- Оборудование для очистки и смазки формы
- Автоматический конвейер
- Машина для укладки шпал

ЛАБОРАТОРИЯ
TДля проверки качества шпал и их соответствия стандарту TS EN 13230 необходима лаборатория в размере 100 150 м2 или подходящее для таких работ здание. Персонал, работающий на заводе, должен быть знаком со стандартами качества EN 13230 и хорошо разбираться в бетоне. Анализ проб агрегатов, цемента, воды, бетона, химикатов, предварительно напряженного стержня также должны проводиться в определенный период времени в данной лаборатории.

Лабораторное оборудование для испытания шпал
- Пресс для статического испытания: Одно из самых важных оборудовании лаборатории. На шпалы периодически необходимо давать нагрузку чтобы определить имеются ли трещины.
- Измерительный прибор ширины отверстия для рельсов на шпале
- Измерительный прибор для определения расстояния между отверстиями для рельс.
- Измерительный прибор для определения наклона отверстия для рельс
